50米vs 62.5米:选择哪种多模光纤?

1970年光纤和光传输技术诞生时,多模光纤是第一种使用的光纤,LED是第一种光源。为什么?

由于多模光纤价格低廉,易于制造、安装和端接,因此也很容易接近850 nm LED。多模光纤使局域网成为可能。

那么

1980年,单模光纤问世,成为远距离传输的理想光纤。开发单模光纤比多模光纤要便宜得多,但前者需要昂贵的发射机(激光器)才能工作。

因此,选择使用哪种光纤非常容易:多模用于局域网,单模用于长传输应用。

但发射机的改进使多模光纤能够实现更高的速度和更长的传输距离。现在的问题是:使用哪种多模光纤?

多模光纤类型

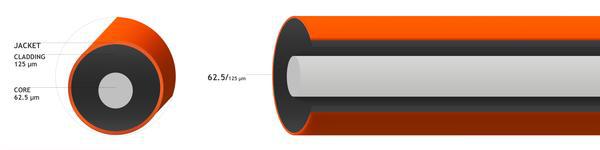

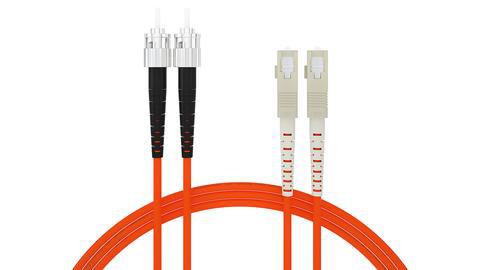

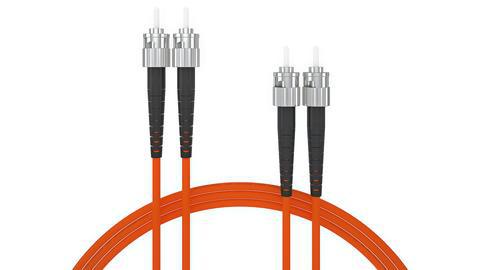

OM1:具有较大的芯径(62.5/125μm),在美国90年代得到广泛应用,成为国内标准多模光纤。OM1光纤在850nm处的最大衰减为3.5db/km,在1300nm处的最大衰减为1.5db/km。目前已广泛应用于100兆位以太网的室内应用。OM1电缆为橙色护套。

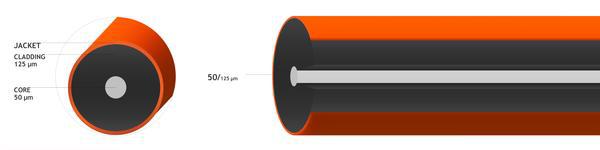

OM2:是一种50/125μm的标准光纤,可支持82米处的10千兆以太网应用,但通常用于短程网络、局域网和专用网络中的1千兆以太网应用


OM1和OM2光纤电缆都是橙色护套,区分它们的唯一方法是仔细阅读电缆标记。

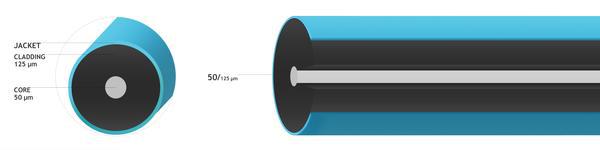

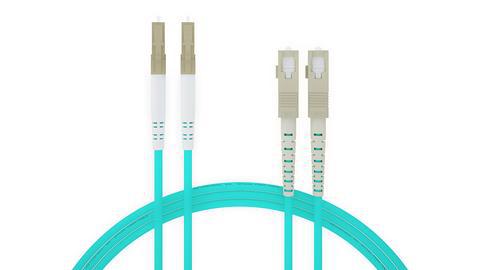

OM3:是50/125μm优化光纤,这意味着它与使用较少模式光的激光设备一起工作。OM3光纤可在300米处运行10G以太网应用程序,并已改进为使用MPO连接器在100米处运行40G和100G以太网应用程序。

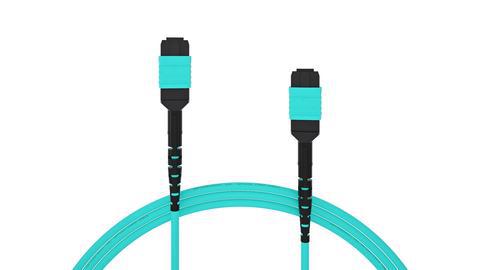

OM4:是多模光纤的最高级别。它也有一个50μm的内核,但经过增强,可以使用MPO连接器运行高达550和40G的10G以太网,以及高达150米的100G以太网。是常用的高速网络:数据中心、金融中心和企业校园。


OM3和OM4光纤均为蓝色护套,因此区分它们的唯一方法是读取电缆护套中的标记,直到OM4电缆的Erika紫罗兰色标准化,以帮助技术人员轻松识别它们。

50μm光纤对62.5μm光纤

50μm和62.5μm是指光纤芯的跨度,即光通过光纤的部分。这些尺寸通常规定为50/125μm和62.5/125μm,其中包括包层的尺寸,包层是光纤的一部分,由于折射率较低,将光保持在纤芯内。


50μm和62.5μm电缆的主要区别在于带宽。50μm提供更高的850nm带宽,使其成为建筑物间和建筑物内连接的理想光纤。50μm OM2光纤规定500 MHz/km、850 nm、500米,而OM3激光优化光纤标准化为2000 MHz∙km、4700 MHz∙km,而160 MHz∙km为62.5μm。





不过,有一件事你必须非常小心,那就是不要把62.5μm和50μm错配。这是在使用OM1和OM2光纤时经常犯的错误,因为正如前面所指出的,它们都有橙色护套。此外,两种包层厚度均为125μm,这使得它们更难区分。

正如培训师兼光纤协会主席吉姆·海斯(jim hayes)在他的文章中所说,如果你从一根较大的光纤传输到一根较小的光纤,则会出现失配光纤的问题,但损失会很小,因为较大的光纤将收集来自较小光纤的所有光。

真正的问题是当从一个较大的光纤传输到一个较小的光纤时,因为来自较大光纤的光会填满较小的光纤,并且会有巨大的损耗。

我们说的损失是多少?根据hayes的说法,将62.5μm的光纤连接或端接到50μm的光纤中,根据光源的类型,可能会导致2到4db的损耗,这可能会导致系统工作不正常或错误率很高。

您应该选择哪种多模光纤?

50μm光纤优越的技术特性是显而易见的,这就是为什么它是高速网络安装的首选。OM3和OM4光纤电缆提高了网络设计灵活性,以较低的成本提供10G、40G和100G数据速率

62.5μm光纤仅用于支持传统网络和设备。那么,如果你的工厂里有62.5μm,该怎么办呢?建议在需要的链路中安装62.5μm光纤,并在新的网络链路中安装om3和om4光纤,这样您就可以开始为您的网络提供未来保护。
